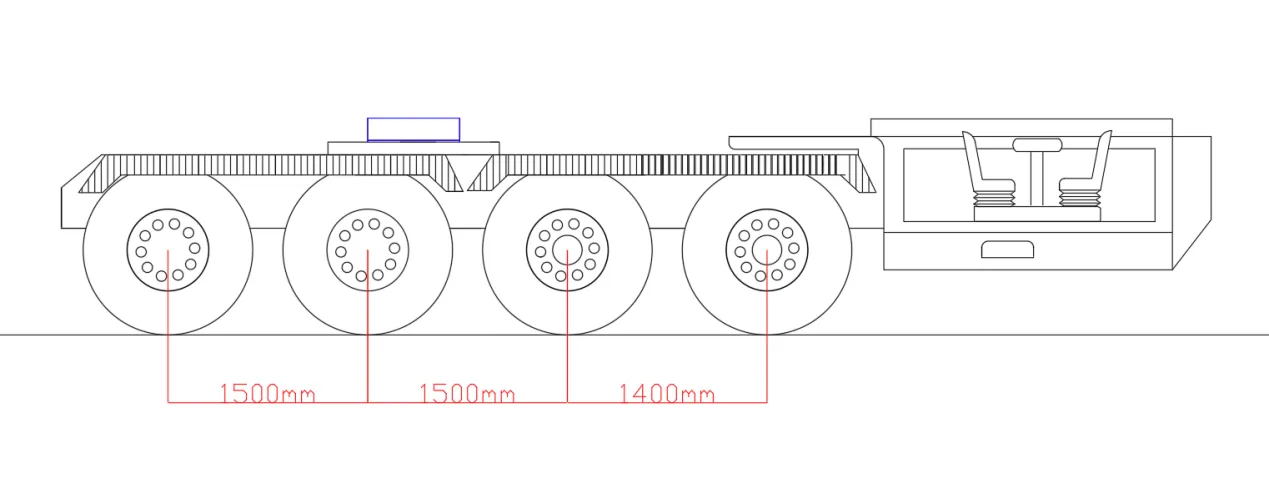

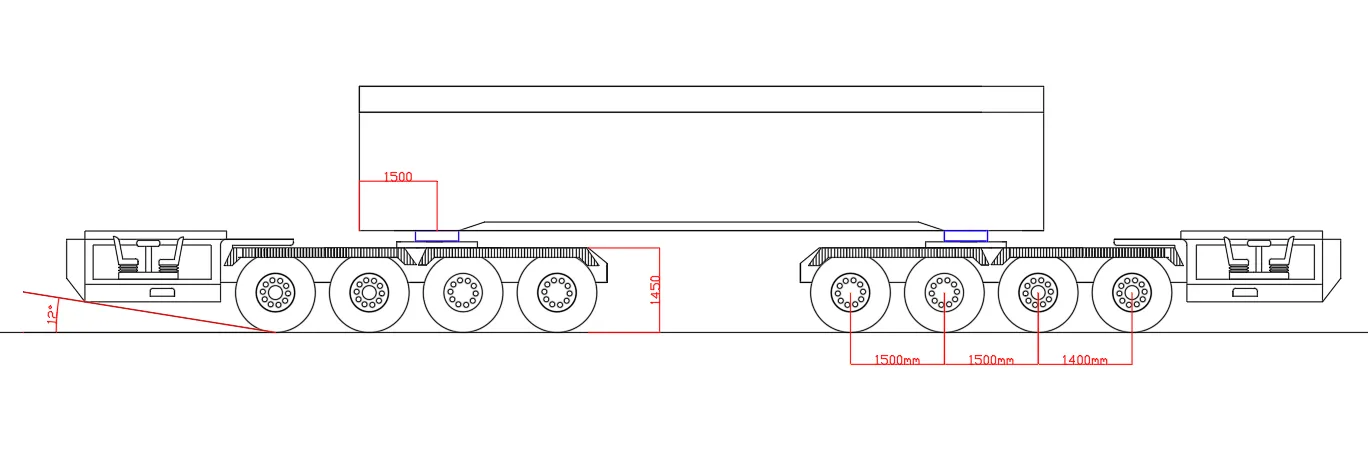

(Kratka risba)
Specifikacije prikolice Dolly z mostom na lastni pogon: Dolly trKrilo(Glava)
|
Motor |
|
|
Vrsta |
6 valjev, vodno hladilno sredstvo, turbopolnilnik |
|
Prostornina (mL) |
11.596L |
|
Moč (KW) |
280KW |
|
Znamka |
Wei Chai |
|
Menjalnik |
|
|
Vrsta |
Razcepljen tip 400T |
|
Zobniki |
Priročnik |
|
Vhodni navor (N/m) |
2400(N/m)/35000(N/m) |
|
Znamka |
HITRO (240X) |
|
Prestavno razmerje |
Ujemajte se z opremo za lezenje z mikro hitrostjo mostu |
|
Okvir |
|
|
Vrsta |
Struktura škatlastega žarka |
|
Material |
Q355 |
|
Višina (mm) |
450 mm |
|
Dobavitelj |
XCMG |
|
Osi |
|
|
Vrsta |
Trdno lito jeklo |
|
Medosna razdalja (mm) |
1400/1500/1500 |
|
Kolosled (mm) |
2204 mm |
|
Obremenitev ene osi (T) |
35T |
|
Enote osi |
4 enote |
|
Krmiljenje |
|
|
Vrsta |
Krmilni sistem žerjava 300T XCMG |
|
Krmiljenje |
Krmiljenje osi |
|
Nastavitev kota krmiljenja |
Na voljo |
|
Krmilne osi |
Krmiljenje vlečnih osi |
|
Pnevmatika |
|
|
Vrsta |
1300/25 |
|
platišče |
825-16 |
|
Vzmetenje |
|
|
Vrsta |
Vzmeti |
|
Zavora |
|
|
Vrsta |
Izklopni zavorni sistem |
|
Spredaj/Zadaj |
boben |
|
Spredaj/Zadaj |
Vse osi z zavoro |
|
Zavorni tlak (Mpa) |
8 Mpa |
|
Dimenzija |
|
|
Višina (mm) |
1430 mm |
|
Širina (mm) |
2990 mm |
|
Dolžina (mm) |
8500 mm |
|
Tara teža (T) |
16T |
|
Učinkovitost |
|
|
Najmanjša hitrost (m/min) |
2,7 m/min |
|
Največja hitrost (km/h) |
50 km/h |
|
Hitrost nalaganja (km/h) |
30 km/h |
|
Polmer obračanja (m) |
18m |
|
Prilagodljivost velikih obremenitev vzdolžnemu naklonu |
10% |
|
Prilagodljivost za velike obremenitve naklonu |
3.50% |
|
Naglavni voziček Max. Nosilnost |
110T |
|
Emisija |
|
|
Emisijski standard |
Euro III |
Specifications Dolly Trailer (Rep)
|
Engine |
|
|
MotorVrsta |
4 udarec |
|
Moč(KW) |
12.13KW |
|
Okvir |
|
|
Vrsta |
Struktura varjenega nosilca |
|
Enota žarka |
6 enot dolgega žarka |
|
Material |
Q355 |
|
Višina(mm) |
320mm |
|
Osi |
|
|
Vrsta |
ORVC |
|
Medosna razdalja(mm) |
1400/1500/1500 |
|
kolesnica(mm) |
2180Mm |
|
Obremenitev ene osi (T) |
35T |
|
Enota osi |
4 enote |
|
Krmilni sistem |
|
|
Vrsta |
Hidravlični krmilni sistem |
|
Vrsta krmiljenja |
Krmiljenje osi |
|
Krmilna enota |
Dvoosno krmiljenje |
|
Pnevmatika |
|
|
Vrsta |
1200/20 |
|
platišče |
825-16 |
|
Vzmetenje |
|
|
Vrsta |
Zgibno vzmetenje |
|
Zavora |
|
|
Vrsta |
Zračni zavorni sistem |
|
Spredaj/Zadaj |
boben |
|
Spredaj/Zadaj |
Vse osi z zavoro |
|
Zavorni tlak(Mpa) |
8 Mpa |
|
Dimenzija |
|
|
Višina(mm) |
1430 mm |
|
širina(mm) |
2850Mm |
|
Dolžina(mm) |
6100 mm |
|
Tara teža(T) |
8T |
|
Obremenitev repne lutke (T) |
110T |
Zavorni sistem priklopnika z mostom Dolly
Zavorni sistem uporablja zavorni sistem znamke Wanan, njegova zavorna razdalja pa je 2 m pri neobremenjeni hitrosti 30 km/h, kar je v standardnem obsegu kitajske obsežne transportne opreme.
Prenosni sistem samohodnega mostu Dolly Trailer
|
Vrsta |
10JSD180 |
Znamka |
HITRO |
|
serija |
10 prestav |
Zobniki |
10 prestav |
|
Vrsta stikala: |
Priročnik |
Prestava naprej |
10 |
|
Vzvratna prestava |
10 |
Vrsta stikala: |
Priročnik |
|
Maks. vhodni navor: |
2400N.m |
Nazivni vrtljaji: |
2600 vrt./min |
|
Sihronizor |
- |
1. prestavno razmerje: |
14.86 |
|
2. prestavno razmerje: |
11.02 |
3. prestavno razmerje: |
8.07 |
|
4. prestavno razmerje: |
6.02 |
5. prestavno razmerje: |
4.46 |
|
6. prestavno razmerje: |
3.33 |
7. prestavno razmerje: |
2.47 |
|
8. prestavno razmerje: |
1.81 |
9. prestavno razmerje: |
1.35 |
|
10. prestavno razmerje: |
1 |
Vzvratno prestavno razmerje 1: |
14.24 |
|
Vzvratno prestavno razmerje 2: |
3.19 |
Teža menjalnika |
325 kg |
|
Zmogljivost olja |
14.5L |
Vrsta operacije: |
Lahko se upravlja z enojno ali dvojno ročico |
*Dodana pomožna škatla z izjemno nizko hitrostjo (neodvisno razvit izdelek): najpočasnejša hitrost je 3-5m/min, največji navor je 350000*m
Samohodna prikolica Bridge DollyNosilni sistem:

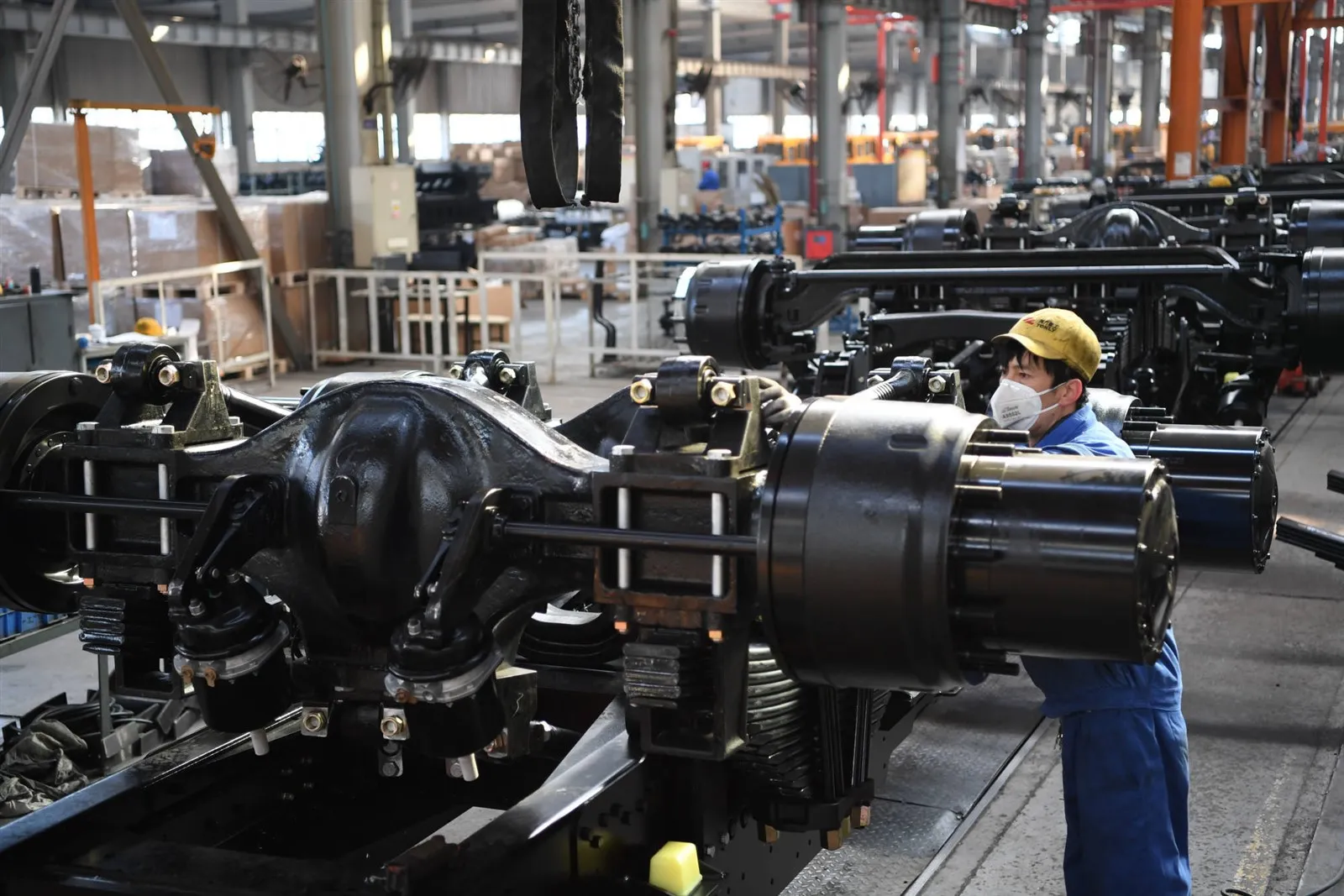

(1). Os sprejme parametre rudarske osi XCMG/Pengxiang, kot sledi:
(2). Nazivna osna obremenitev pogonske osi (t): 2*35
(3). Razmerje hitrosti: 10,723, 11,70, 12,87, 14,298, 16,086
(4). Specifikacija zavore (mm): 500*240
(5). Način namestitve kolesa: vijak pnevmatike 12-M24*1,5, premer delnega kroga: 425
Samohodna prikolica Bridge DollySmerni most
Kot krmiljenja: 33,5 stopinj
Nazivna osna obremenitev (t): 2*25
Struktura in funkcionalne prednostinaš Dolly Trailer:

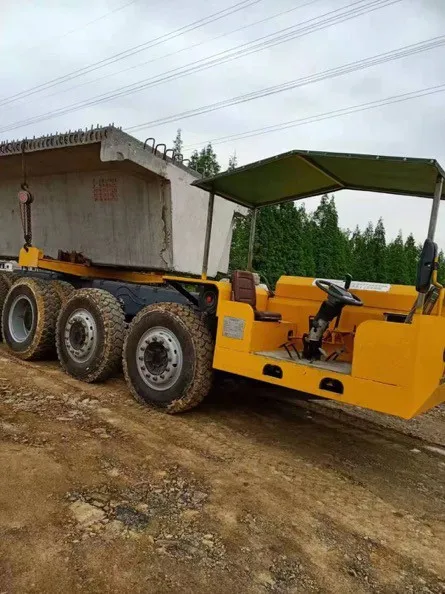

Končni pogled na izdelek
1. Dolly Trailer naše tovarne uporablja avtomobilski krmilni sistem in zračni zavorni sistem. Nosilec, os in krmilni sistem proizvaja XCMG, vsi deli pa so popolnoma novi s popolnim zagotovilom kakovosti.
2. Polno avtomobilsko vzmetenje lahko učinkovito zmanjša vpliv ceste na vozilo in nosilno ploščo.
3. Os je vgrajen most iz litega jekla z visoko natančnostjo zaviranja.
4. Vse osi opreme naše tovarne imajo zavore in avtomobilski zračni zavorni sistem lahko učinkovito zagotovi zaviranje, ko je zračni tokokrog poškodovan.
